Маркировки листового горячекатаного (металла)

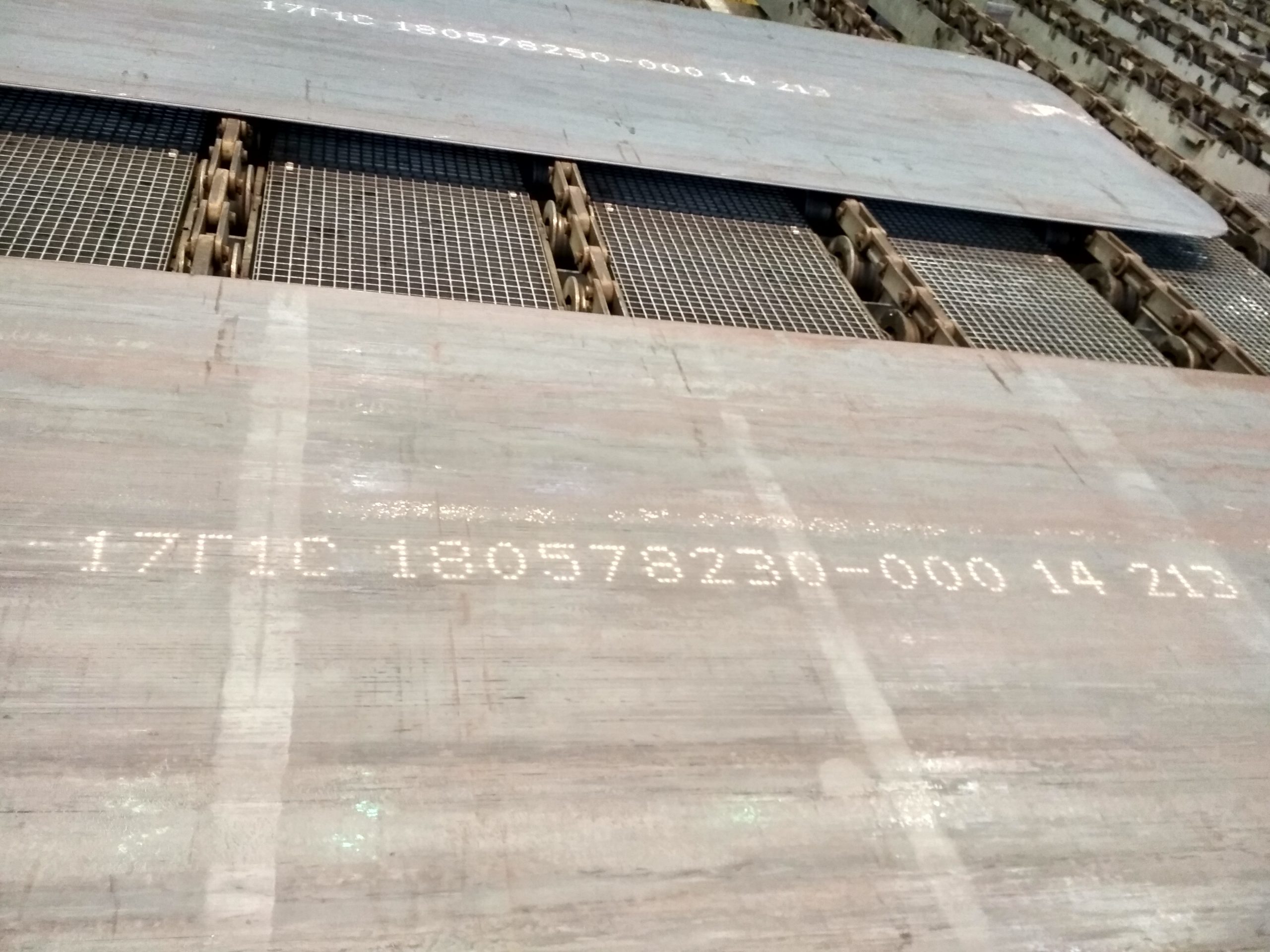

Наше оборудование обеспечивает автоматическую и точную маркировку толстолистового горячекатаного металла прямо в процессе его производства. Маркировщик наносит буквенно-цифровые символы, которые содержат всю необходимую информацию о продукте: марку стали, номер партии, размеры и другие важные технические параметры.
Этот процесс выполняется непосредственно в технологическом потоке, что гарантирует:
Высокую скорость и производительность
Максимальную точность данных на каждом листе
Соответствие всем стандартам и требованиям ГОСТ
| Параметр | Значение |
|---|---|
| Тип поверхности | Горячая с первичной окалиной |
| Скорость движения раската | 0–2 м/с |
| Длина | 5000 — 48000 мм |
| Ширина | 1500 — 2800 мм |
| Толщина | 5 — 70 мм |
| Температура листа | 400 — 900 °C |
| Температура окружающей среды | -20 — 60 °C |

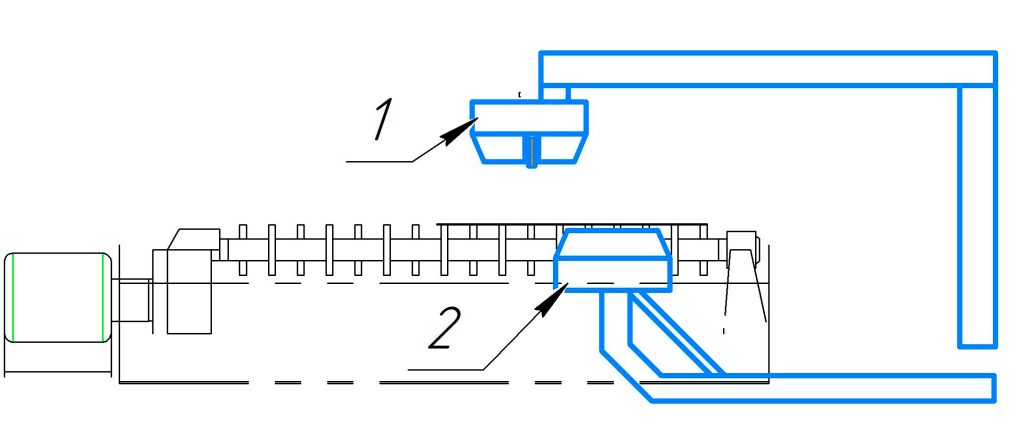

| Позиция маркировки | Верхняя и нижняя поверхность раската |
| Расстояние от переднего конца раската | От 1000 (+/-300) мм |
| Расположение | По центру раската |
| Тип символа | Буквенно-цифровые, логотипы, кириллица и латиница |
| Количество строк | 2 сверху и 2 снизу |
| Количество символов в строке | Не ограничено |
| Расстояние повторяемости надписи X | 5000 мм (с возможностью изменения) |
Блок форсунок для маркировки
Блок форсунок состоит из семи форсунок, расположенных в ряд в одном корпусе, с общим подводом краски и воздуха для распыления. Каждая форсунка оснащена собственным электромагнитом.

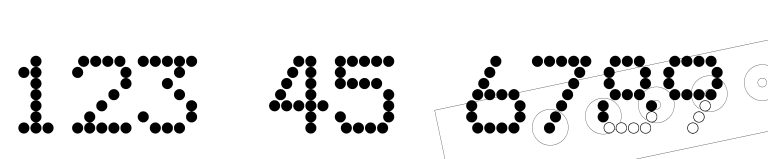

При подаче электрического импульса на электромагнит форсунка выдает порцию краски и распыляет её на поверхность листа, оставляя точку диаметром 10–15 мм.
Размер точки можно регулировать несколькими способами:
- изменением расстояния от блока форсунок до маркируемого листа,
- изменением давления краски,
- изменением давления воздуха для распыления.
Такая конструкция обеспечивает точную и надежную маркировку в технологическом процессе. Конструкция Маркировщика разработана с учетом возможности поузловой замены вышедшего из строя оборудования. Срок службы Маркировщика составляет от 10 лет.
В комплект маркировщика входят:
- система визуализации;
- пульт управления;
- шкаф электроаппаратуры (ШЭ);
- шкаф управления (ШУ);
- система подготовки воздуха
- система подготовки краски;
- система промывки;
- соединительные рукава;
- соединительные нейлоновые трубки.
