Маркировщик сортовых заготовок
Маркировщик сортовых заготовок — это специализированное устройство, созданное для автоматической маркировки торцевой поверхности заготовок. Он наносит ключевую информацию, такую как номер плавки, номер ручья и номер заготовки, что позволяет точно отслеживать продукцию на всех этапах производства. Использование этого оборудования повышает эффективность и точность идентификации, исключая ошибки, связанные с ручным трудом.
Применение маркировщика обеспечивает высокую надёжность и чёткость наносимых данных, что критически важно для контроля качества. Устройство легко интегрируется в существующие производственные линии и может работать в сложных условиях, характерных для металлургической промышленности. Это гарантирует, что каждая заготовка будет правильно идентифицирована, что упрощает логистику, инвентаризацию и контроль происхождения материала.
| Параметр | Значение |
|---|---|
| Температура поверхности | от 100 до 600 °С |
| Маркировочный знак | Высота 20-40 мм, диаметр точки 2-5 мм |
| Количество знаков в строке | 7 (по ТЗ) на заготовке диаметром 156 мм |
| Количество строк | От 2 до 4 |
| Типы знаков | Цифры, русский и латинский алфавиты |
| Краска | Белая на водной основе, стойкая к воздействиям атмосферы |
Портал маркировщика — это механизм, который перемещает маркировочное оборудование к заготовке.

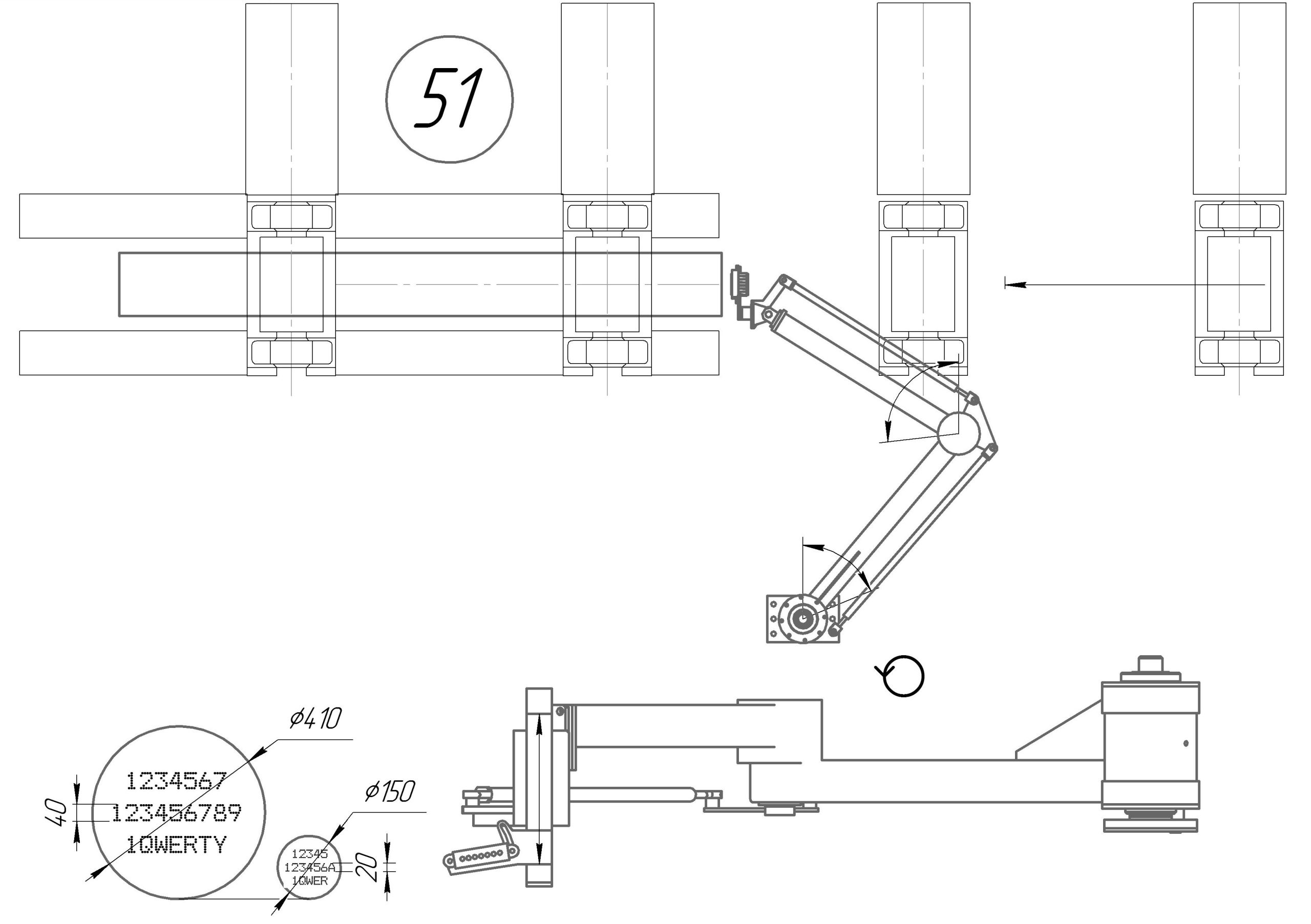

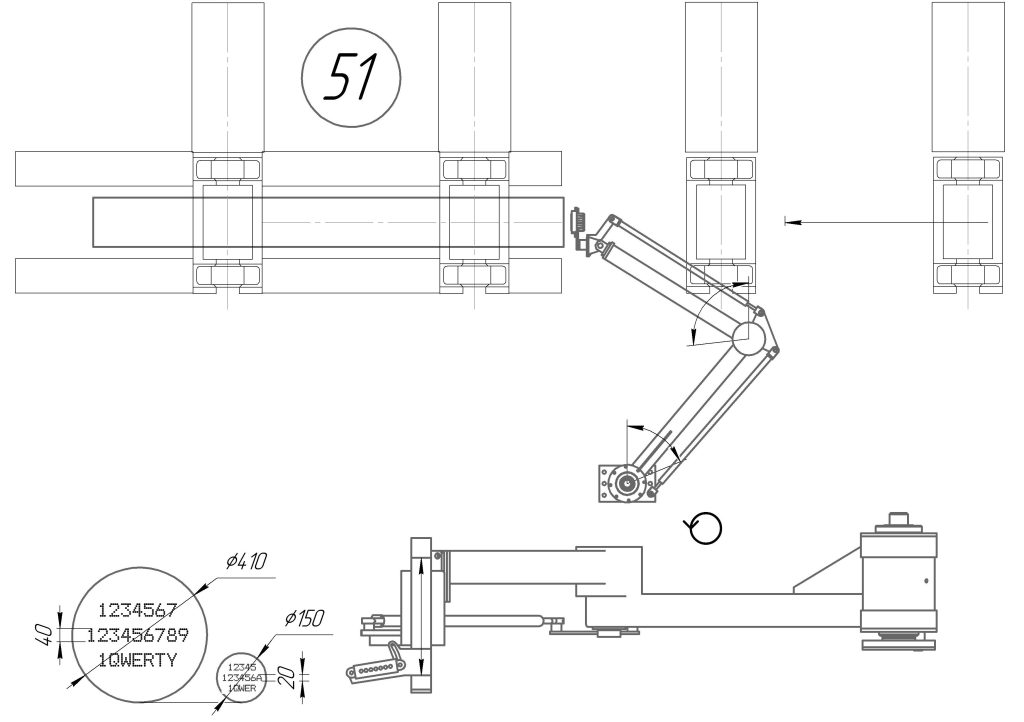

Машина работает как SCARA-манипулятор. Она состоит из двух рычагов, которые соединены между собой. Движение обеспечивается двумя независимыми приводами: один вращает второй рычаг относительно первого, а второй вращает всю систему относительно рабочей поверхности. На конце манипулятора установлен блок форсунок с приводом для вертикального перемещения. Такая конструкция позволяет точно подводить форсунки к торцу заготовки и наносить маркировку в несколько строк.
