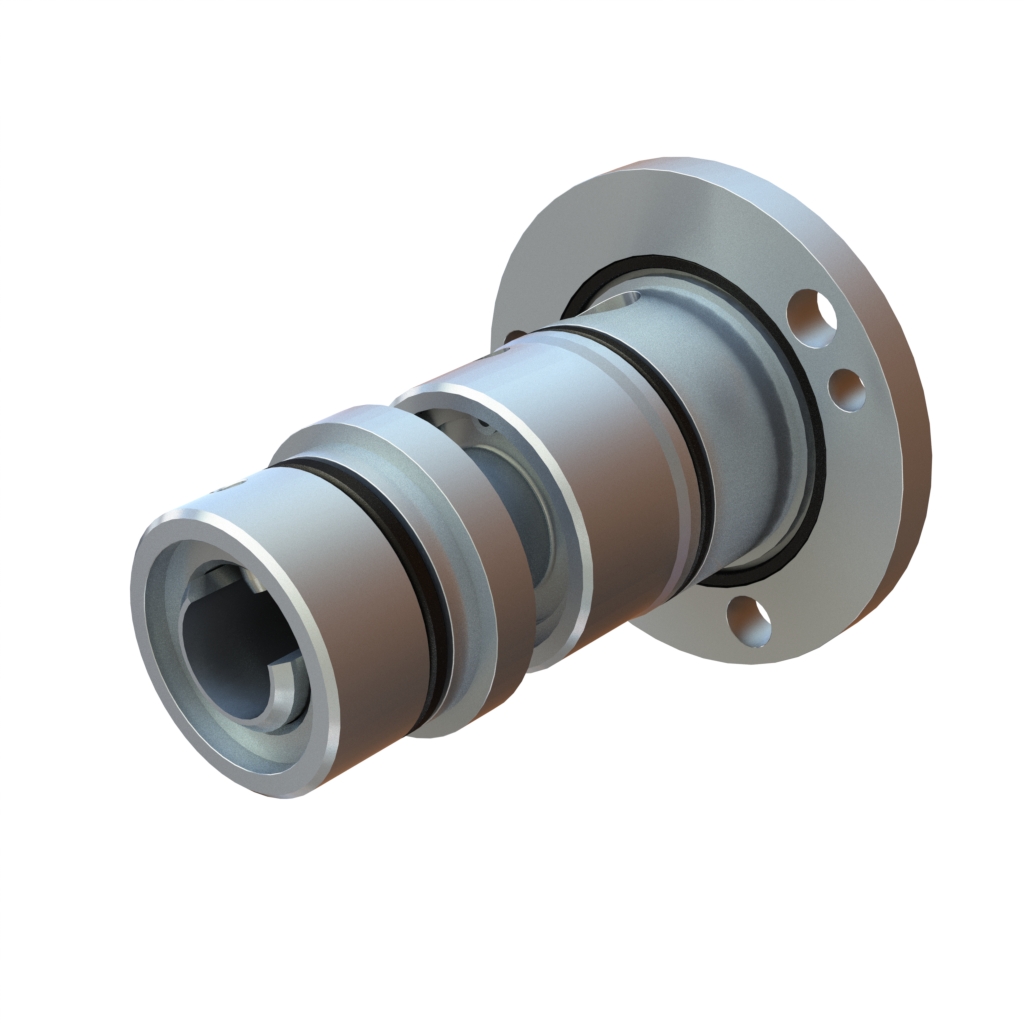

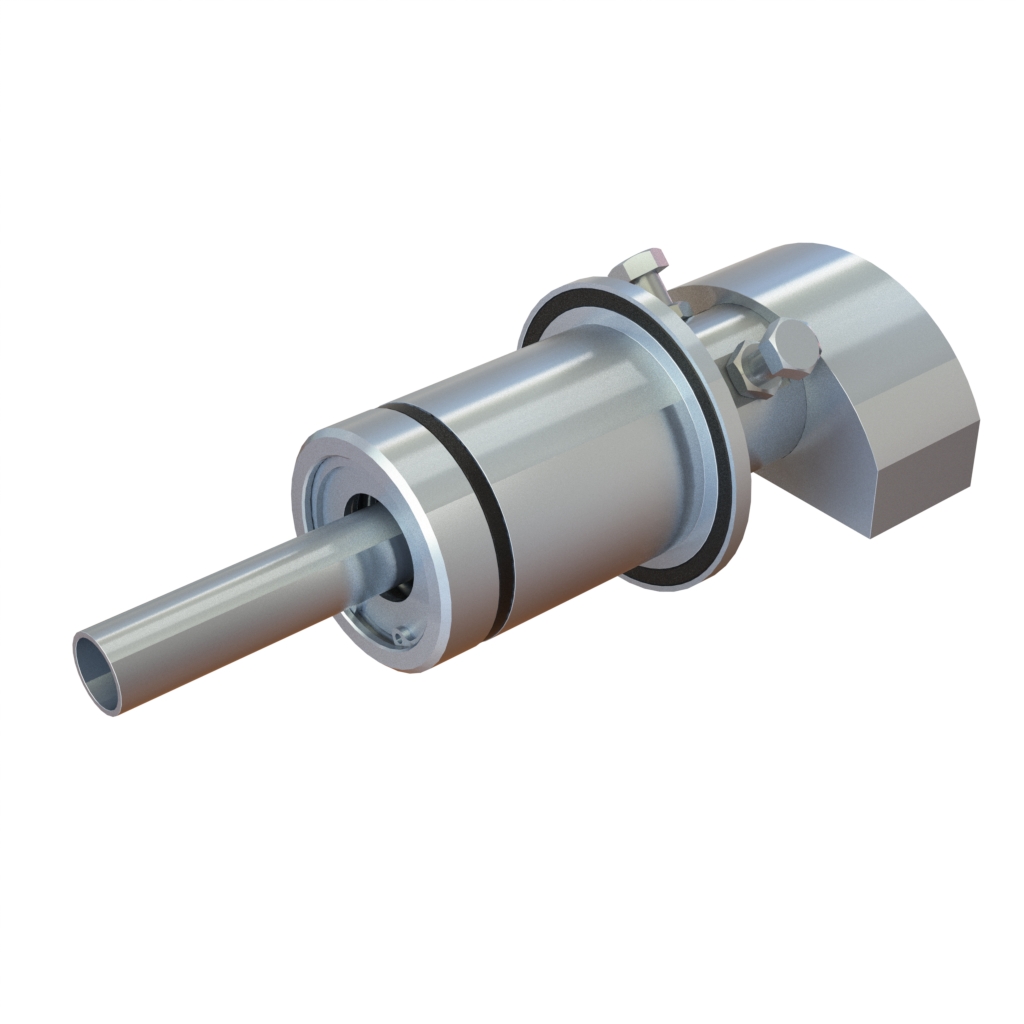

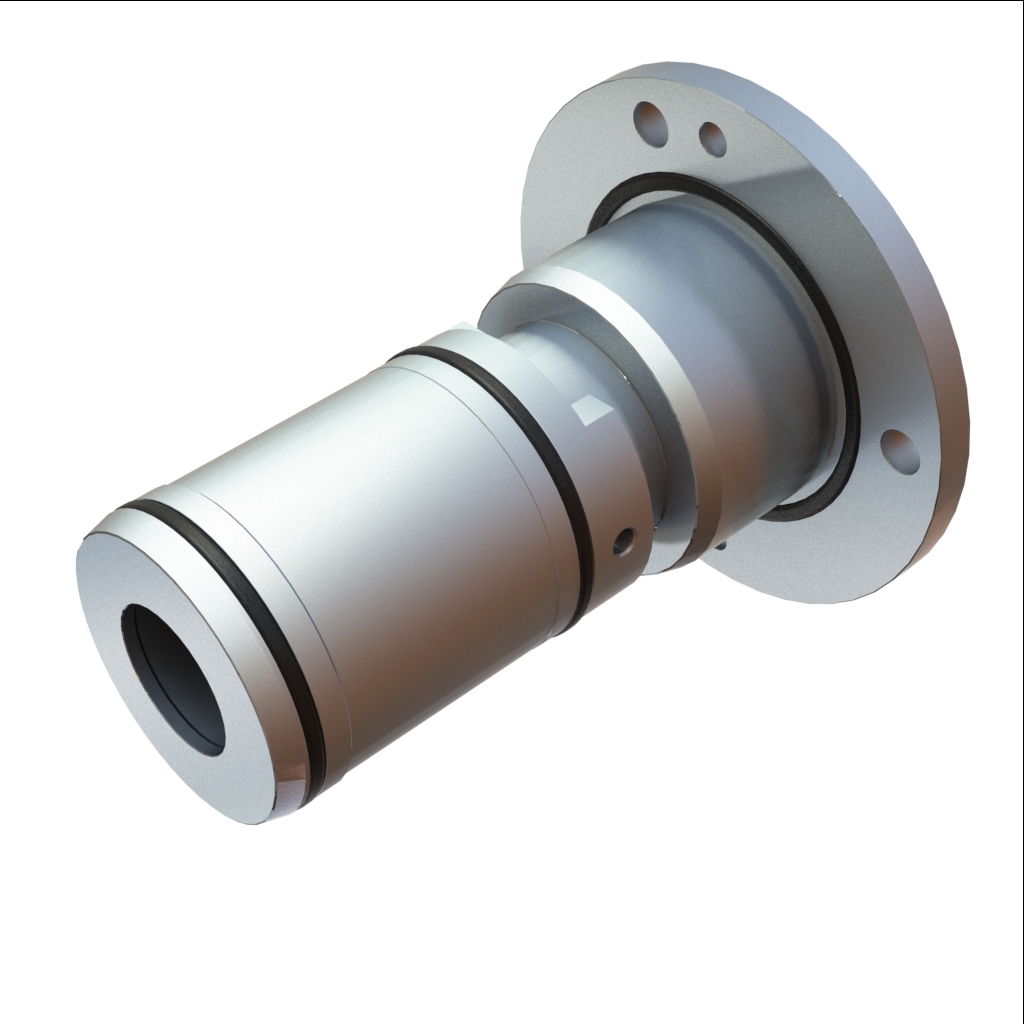

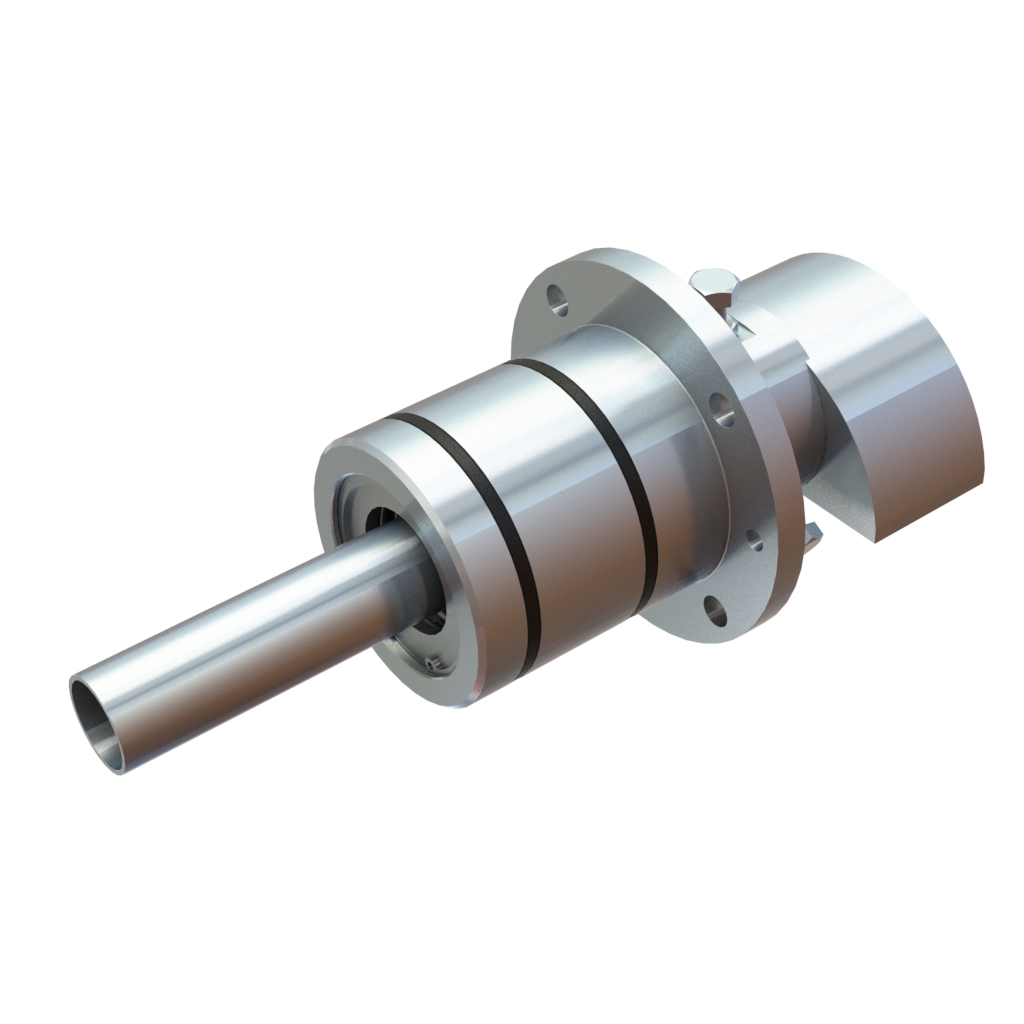

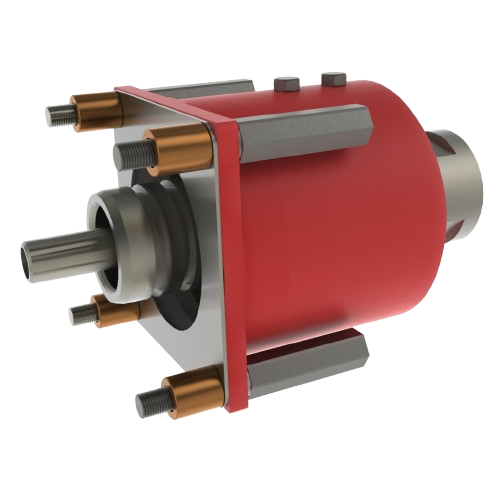

Вертлюги
Внутреннее водяное охлаждение применяется для увеличения стойкости роликов, транспортирующих, прокатывающих или направляющих горячий слиток. Для исключения зарастания каналов известковыми отложениями используется химически очищенная вода, имеющая высокую стоимость.
Стремление к максимальному уменьшению потерь дорогостоящей воды приводит к повышенным требованиям к устройствам подвода воды к вращающимся роликам. Предлагаемое нашей фирмой устройство (вертлюг) разработано с учётом специфики УНРС и превосходит по своим характеристикам аналогичные изделия известных производителей.
К достоинствам данного вертлюга относятся их быстрый монтаж и демонтаж, 100% герметичность, момент трения — не более 0,2 Нм, гарантийный срок службы — не менее 1,5 года эксплуатации.
Права на данные изделия защищены патентами РФ.

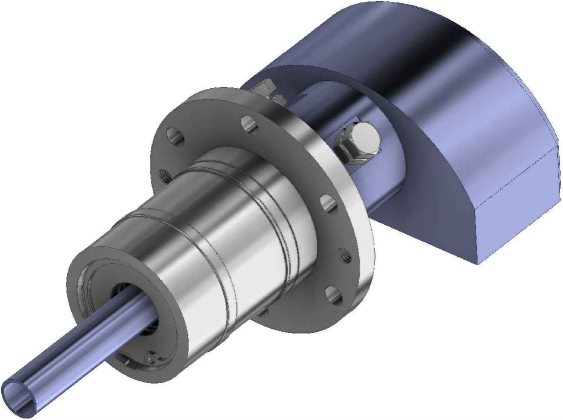

Крепление вертлюга осуществляется к торцу подушки или крышки подшипника ролика 4-мя или 6-ю шпильками. Фиксация от проворота — на торце ролика выполняется сверление (d1). Возможны другие решения по согласованию с заказчиком.
Устройство поставляется в зависимости от варианта исполнения (1 или 2) и размеров (см. таблицу).
| dпод. | dотв. | L | L1 | L2 | L3 | D1 | D2 | D3 | D4 | r | d | d1 | d2 | d3 |
| G1/2 | G3/4 | 190 | 135 | 45 | 15 | 70 | 140 | 105 | 170 | 45 | M12 | 15 | 15 | 60H7 |
| G3/4 | G3/4 | 200 | 105 | 10 | 15 | 70 | 150 | 130 | 200 | 57 | M12 | 15 | 23 | 100H7 |
| G1 | G1 | 230 | 130 | 10 | 20 | 108 | 190 | 130 | 220 | 54 | M12 | 20 | 34 | 80H7 |
