Машина газовой резки
Машина газовой резки предназначена для прямолинейной продольной и поперечной резки слябов из судовых, конструкционных, инструментальных, легированных, низколегированных сталей толщиной до 500 мм (максимальная прорезаемость резаков до 600 мм).

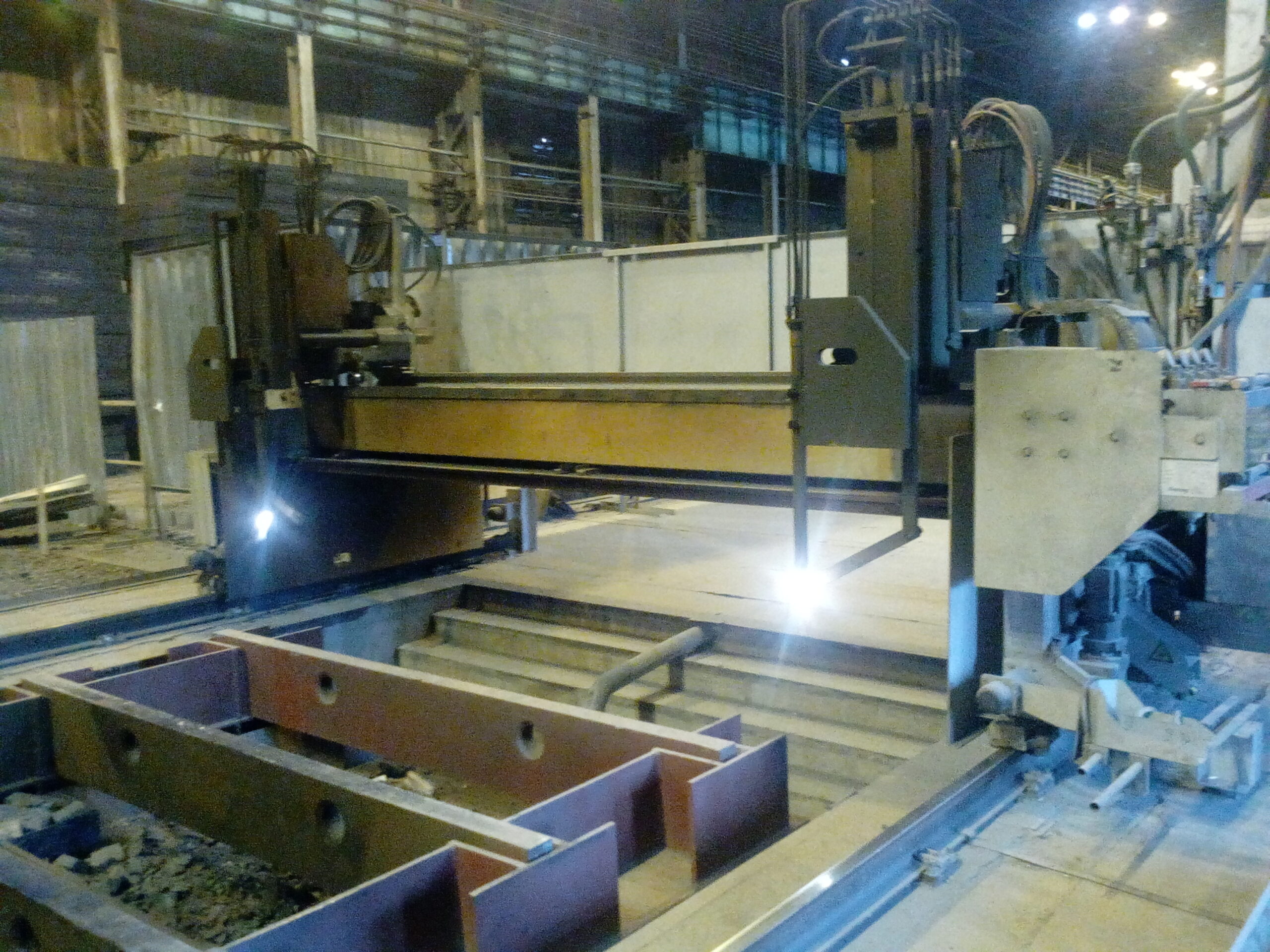

Оборудование участка вторичной порезки слябов представляет собой стапель (раскройный стол), установленный между рельсами рельсового, по которому движется портальная машина поперечной порезки слябов, на которой установлены газокислородные резаки МГР МНЛЗ. Рельсовый путь изготовленный из обработанного рельса, имеет лифтовую регулировку уровня, и установлен на опорных балках, расположенных на несущих стойках, установленных на фундаменте, и имеет систему конечных и аварийный выключателей, а также жестких упоров.
Машина газовой резки изготовлена на базе серийно выпускаемых средств автоматизации с применением современных технологий, соответствующих по устойчивости и воздействии внешним факторам (адаптирована к условиям действующего производства с покрытием, устойчивым к воздействию агрессивной среды и образованию коррозии).

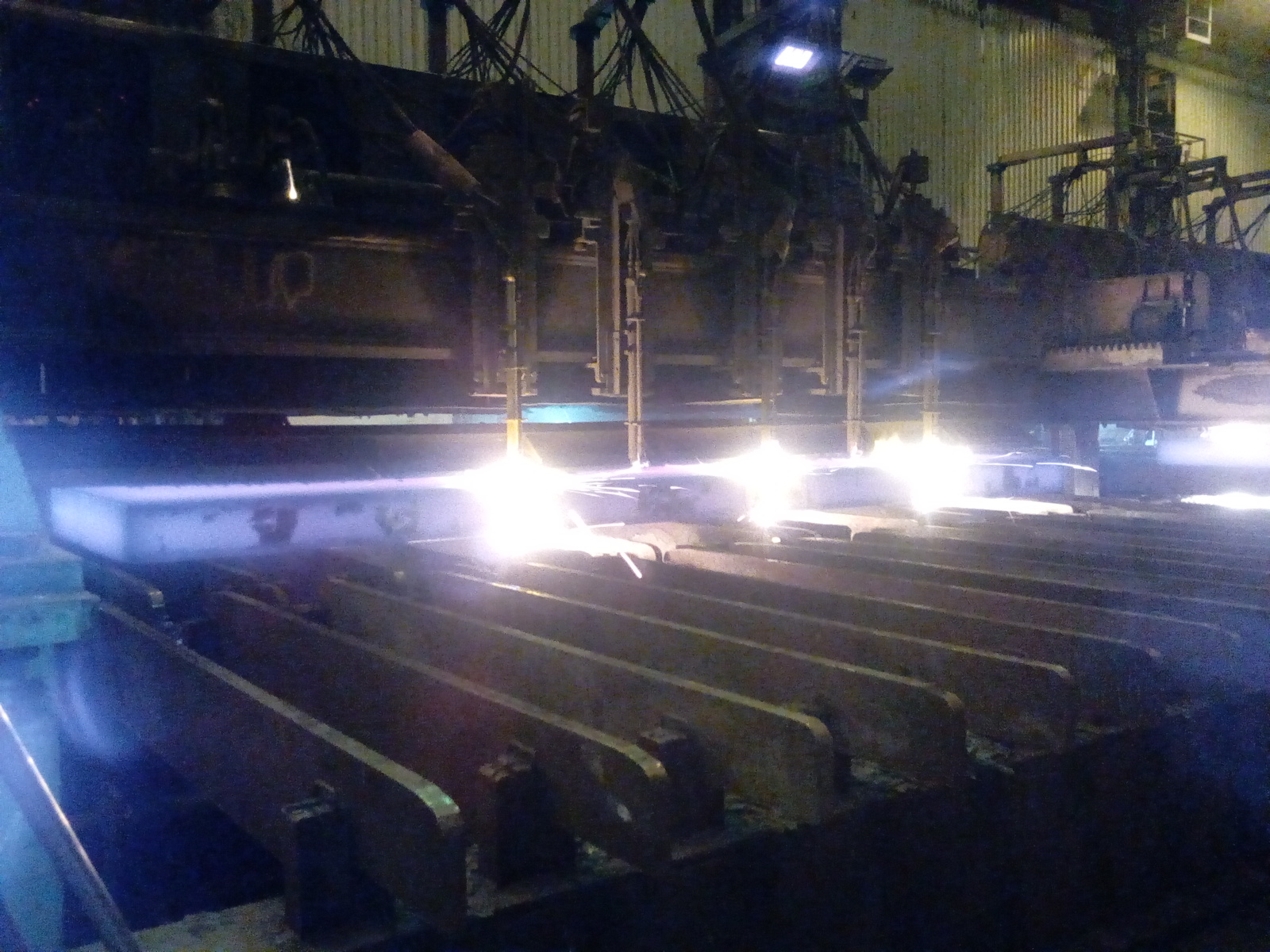

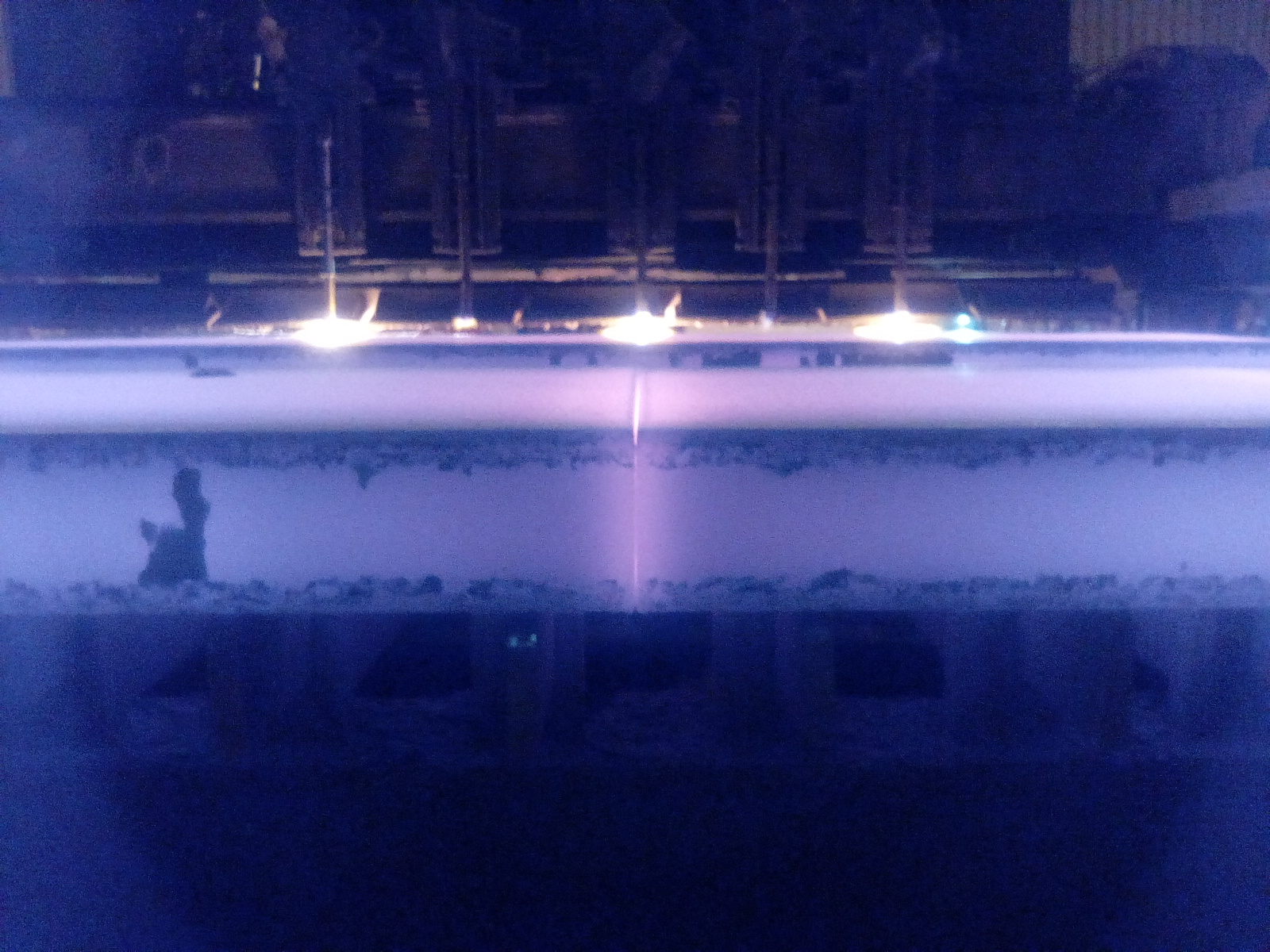

Газокислородные резаки имеют жидкостное охлаждение, что существенно продлевает их ресурс, и оснащены устройствами поджига пламени, зажигаемыми в ручном режиме с кнопки на пульте управления, и обеспечивают порезку слябов на заготовки без использования устройств автоматического или механического поддержания расстояния между торцом мундштуков и поверхностью сляба.
| Наименование параметра | Ед. изм. | Величина параметра |
|---|---|---|
| Скорости перемещения: — платформы продольного хода — суппортов подъема-опускания резака — кареток поперечного перемещения | мм/мин | 50 – 25000 3000 10000 |
| Длина рельсового пути | м | 15 |
| Ширина рабочей зоны | мм | 3400 |
| Ширина колеи рельсового пути | мм | 4000 |
| Габаритные размеры портала | мм | 2300*4500*2100 |
| Неравномерность скорости перемещения машины | % | ±5 |
| Количество резаков продольной резки | шт. | от 2 до 4 |
| Отклонение от заданного размера вырезаемой заготовки | мм | 3 |
| Точность позиционирования портала | мм/м | ± 0,1 |
| Качество резки по вертикали (косина реза) на толщине 200 мм | ?С | 3 |
| Точность позиционирования резака по ширине заготовки | мм | ±1 |
| Целевая ширина реза резака на толщине 200 | мм | ? 8 |
| Фактическая ширина реза резака на толщине 200 мм | мм | 5-6* |
| Непрямоугольность торцов сляба | мм | ±5 |
| Ширина отрезаемый дочерних слябов | мм | 350-860 |
| Вертикальный ход резаков | мм | 350 |
